معرفی کوتاه

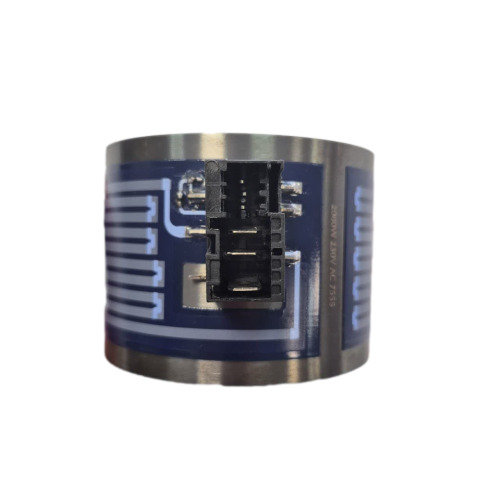

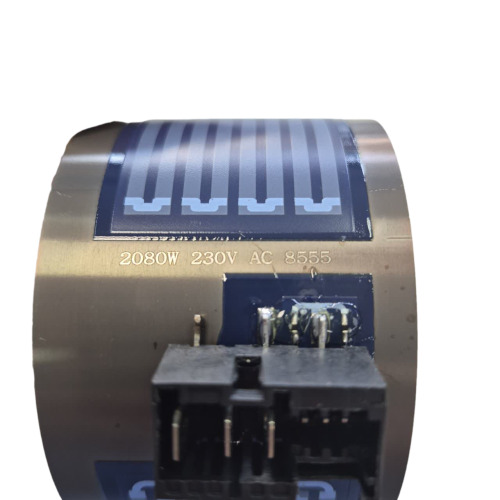

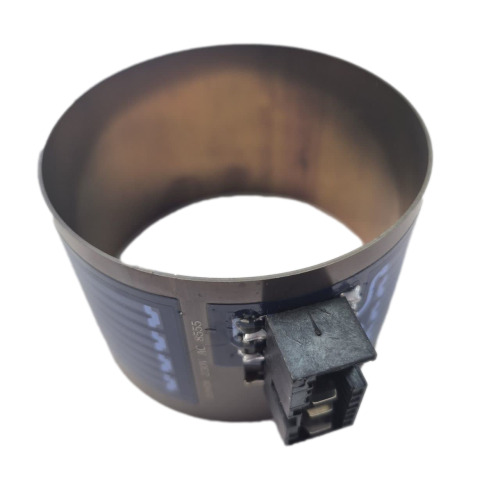

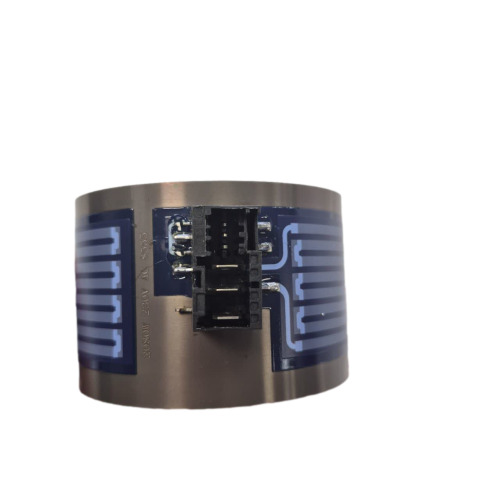

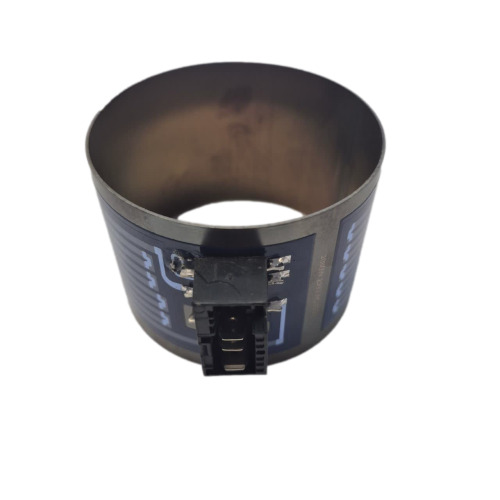

المنت ماشین ظرفشویی بوش مدل متوسط قطعهای حرارتی از نوع هیتر جریانگذر (Flow-Through Heater) است که آب مصرفی چرخههای شستوشو و هوای گرم مرحله خشککن را تأمین میکند. ساختار این المنت از نوع غلاف استوانهای فلزی با مسیر مقاومتی چاپشده (Printed Film Heater) است؛ یعنی بهجای سیم مقاومتی داخل لوله، مسیر حرارتی بهصورت لایه چاپی روی بدنه اجرا شده و آب مستقیماً از داخل غلاف عبور میکند. مشخصات الکتریکی حکشده روی بدنه: 2080 وات / 230V AC / کد 8555. اتصال الکتریکی از طریق کانکتور پلاستیکی چندپین روی بدنه انجام میشود.
کاربرد
- گرمکردن آب در چرخههای شستوشوی ماشینهای ظرفشویی بوش و سیمنس سایز متوسط (۶۰ سانتیمتری)؛
- تأمین هوای گرم چرخه خشککن در مدلهای مجهز به هیتر جریانگذر؛
- استفاده در مجموعه پمپ-هیتر (Heating Pump Unit) دستگاه؛
- جایگزینی المنت سوخته، قطعشده یا دارای اتصال بدنه در هیترهای همساختار.
توضیح فنی
در ساختار هیتر جریانگذر، آب توسط پمپ از داخل محفظه استوانهای المنت عبور داده میشود و با تماس با دیواره گرمشده، دمای هدف (معمولاً ۴۵ تا ۷۰ درجه سانتیگراد بسته به برنامه) را به دست میآورد. مسیر حرارتی این المنت بهصورت لایه چاپشده مقاومتی روی غلاف فلزی اجرا و با پوشش عایق دیالکتریک محافظت شده است؛ به همین دلیل برخلاف هیترهای میلهای، هیچ سیم مقاومتی نمایانی ندارد و راندمان انتقال حرارت به آب بالاتر است. دو پین قدرت از طریق کانکتور چندپین تغذیه میشوند و پینهای کمکی مسیر سنسور دما (NTC) و محافظ حرارتی را روی همان مجموعه پشتیبانی میکنند. مقاومت اسمی این المنت حدود ۲۵.۴ اهم است که معیار اصلی تست سلامت با اهممتر محسوب میشود.
علائم خرابی
- شستوشو با آب سرد و کیفیت شستوشوی پایین: قطعشدن مسیر مقاومتی (نمایش بینهایت در اهممتر)؛
- کارنکردن مرحله خشککن: سوختن المنت یا مدار تغذیه آن؛
- پرش پلاس یا قطع برق هنگام شروع مرحله گرمایش: اتصال بدنه (نشتی جریان به غلاف فلزی)؛
- نمایش کد خطای هیتر در پنل مطابق کد خطای مدل دستگاه شما؛
- توقف برنامه در میانه کار: عدم تأیید رسیدن آب به دما توسط سنسور، بهدلیل هیتر معیوب.
راهنمای تشخیص قبل از خرید
۱. تست مقاومت: دو پین قدرت را با اهممتر بسنجید؛ مقدار سالم حدود ۲۵ اهم است. بینهایت = قطعی، نزدیک صفر = اتصال کوتاه؛
۲. تست اتصال بدنه: بین هر پین و بدنه فلزی غلاف باید عدد نامحدود نمایش داده شود؛ هر عدد دیگر یعنی نشتی و تعویض؛
۳. تطبیق ظاهری: قطر و ارتفاع غلاف، موقعیت کانکتور و مسیر چاپشده را با قطعه فعلی مقایسه کنید؛
۴. یادداشت مشخصات: مقادیر حکشده روی بدنه قطعه فعلی (W، V و کد) و مدل دقیق دستگاه (برچسب E-Nr داخل درب) را ثبت کنید.
باکس مشاوره تخصصی و رایگان هوم پارتینو
⚠️ آیا مطمئن هستید مشکل از المنت است؟
خرابی سنسور NTC، ترموستات/فیوز حرارتی، رله برد اصلی یا خود پمپ هیتر هم میتواند علائمی مشابه ایجاد کند. برای جلوگیری از خرید اشتباه، عکس قطعه فعلی (نمای حکاکی 2080W روی بدنه) + مدل دقیق دستگاه (برچسب E-Nr) را برای کارشناسان هوم پارتینو ارسال کنید.
راهنمای نصب ایمن
- قطع برق و آب: دوشاخه دستگاه را بکشید و شیر ورودی را ببندید؛
- تخلیه آب: آبلیقیمانده محفظه پمپ-هیتر را تخلیه کنید؛
- ثبت سیمکشی: قبل از جداکردن کانکتور چندپین، از آرایش سیمها عکس بگیرید؛
- بازکردن مجموعه هیتر: پیچها و بستهای نگهدارنده را باز و المنت قدیمی را خارج کنید؛
- نصب قطعه نو: اورینگ/واشر آببندی را حتماً نو تعویض کنید و المنت را با ترتیب معکوس ببندید؛
- تست اولیه: یک چرخه کوتاه بدون ظرف اجرا کنید؛ از عدم نشتی و گرمشدن آب مطمئن شوید؛
- هشدار: بدنه هیتر هنگام کار داغ است و عملیات تعویض باید توسط تکنسین مجرب انجام شود.
نکات خرید
- تطبیق کامل مشخصات: توان، ولتاژ و کد روی بدنه (2080W / 230V / 8555) باید با قطعه فعلی شما یکسان باشد؛
- ساختار چاپی: این قطعه جایگزین هیتر میلهای نیست؛ نوع ساختار باید کاملاً یکسان باشد؛
- واشر آببندی نو: عامل اصلی نشتی پس از تعویض، استفاده مجدد از اورینگ کهنه است؛
- اصالت قطعه: از فروشندهای خرید کنید که ضمانت اصالت، امکان تست تحویل و مرجوعی ارائه میدهد.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهانانی فعال قبل و بعدیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
سنسور المنت ماشین ظرفشویی
سنسور المنت که اغلب ترموستات یا ترمیستور نامیده میشود، قطعهای برای کنترل دمای آب و جلوگیری از بیشگرم شدن آن است. این سنسور وظیفه دارد دما را به برد الکترونیکی گزارش کند تا در صورت رسیدن به دمای مطلوب، المنت خاموش شود.
علائم خرابی سنسور المنت:
- آب ظرفشویی گرم نمیشود یا بیش از حد داغ میشود.
- نمایش ارورهای مربوط به دما.
- افزایش مصرف انرژی دستگاه.
تعویض المنت ماشین ظرفشویی
نصب المنت ظرفشویی ال جی پاکشوما، یک فرآیند تخصصی است و توصیه اکید میشود که توسط تکنسین مجرب انجام شود. به دلیل مسائل ایمنی و پیچیدگیهای الکتریکی، نصب توسط افراد غیر متخصص میتواند خطرناک باشد و به دستگاه آسیب برساند. مراحل کلی نصب به شرح زیر است:
- ایمنی: قطع برق ظرفشویی و بستن شیر آب ورودی.
- دسترسی: باز کردن پنلهای دسترسی (معمولاً پنل زیرین).
- تخلیه آب: تخلیه کامل آب داخل ظرفشویی.
- شناسایی: یافتن المنت قدیمی و بررسی اتصالات (سیمکشی).
- جداسازی: جدا کردن اتصالات سیمکشی با دقت.
- خارج کردن المنت قدیمی: بیرون آوردن المنت فرسوده.
- نصب المنت جدید: قرار دادن المنت جدید و اتصال صحیح و محکم سیمکشی.
- بازبینی: بررسی مجدد اتصالات و اطمینان از عدم وجود نشتی.
- بستن پنلها: بستن پنلهای دسترسی.
- راهاندازی و تست: وصل کردن برق و آب و تست عملکرد دستگاه.
تذکر مهم: قبل از شروع کار، حتماً از قطع بودن برق اطمینان حاصل کنید و دفترچه راهنمای ظرفشویی را مطالعه کنید. هرگز المنت را در حالت روشن لمس نکنید.
علت سوختن المنت ماشین ظرفشویی
دلایل شایع سوختن المنت شامل موارد زیر است:
- تجمع رسوبات و املاح آب روی المنت.
- خرابی سنسور دما یا برد که باعث روشن ماندن بیش از حد المنت میشود.
- استفاده مداوم با آب کمفشار یا سرد.
- عمر بالای قطعه (معمولاً بیش از ۵ تا ۱۰ سال استفاده).
راهکار پیشگیری: استفاده دورهای از جرمگیر و سرویس سالیانه دستگاه.
قطعات مرتبط
- سنسور NTC (ترمیستور) هیتر ماشین ظرفشویی بوش
- ترموستات / فیوز حرارتی ظرفشویی
- مجموعه پمپ هیتر (پمپ فشار) ظرفشویی بوش
- برد اصلی (ماژول فرمان) ماشین ظرفشویی بوش
سوالات متداول (FAQ)
آیا این المنت با همه مدلهای ظرفشویی بوش سایز متوسط سازگار است؟
این قطعه با مشخصات 2080W/230V و کد 8555 در بسیاری از ظرفشوییهای متوسط بوش و سیمنس استفاده میشود؛ اما تطبیق نهایی حتماً باید با حکاکی قطعه فعلی و مدل دستگاه (E-Nr) انجام شود.
مقاومت سالم این المنت چقدر است و چطور تست میشود؟
حدود ۲۵ اهم بین دو پین قدرت. عدد بینهایت یعنی قطعی و هر عدد بین پین و بدنه یعنی نشتی؛ در هر دو حالت تعویض لازم است.
آیا میتوان بهجای این هیتر چاپی، المنت میلهای نصب کرد؟
خیر؛ ساختار مکانیکی و مسیر عبور آب این دو نوع کاملاً متفاوت است و جایگزینی امکانپذیر نیست.
جمعبندی و ثبت سفارش
المنت ماشین ظرفشویی بوش مدل متوسط 2080 وات قلب سیستم گرمایش دستگاه شماست و کیفیت آن مستقیماً بر نتیجه شستوشو، خشککن و ایمنی دستگاه اثر میگذارد. پیش از ثبت سفارش، حکاکی روی قطعه فعلی و مدل دستگاه خود را با مشخصات این محصول تطبیق دهید یا تصاویر قطعه را برای مشاوره رایگان به هوم پارتینو ارسال کنید.
