معرفی کوتاه

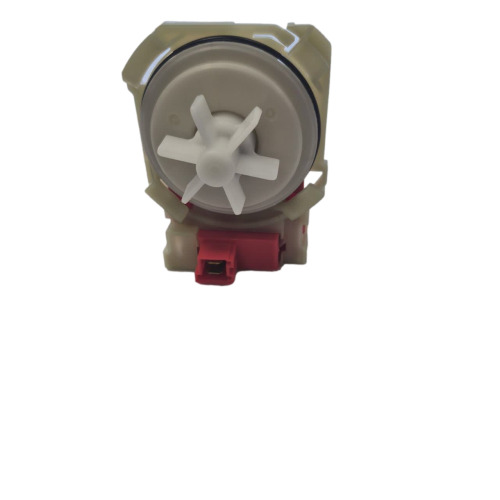

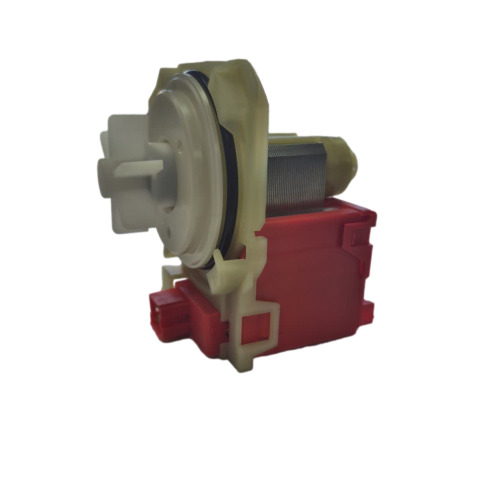

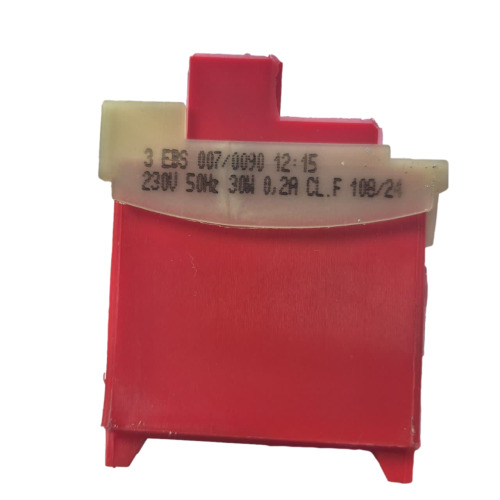

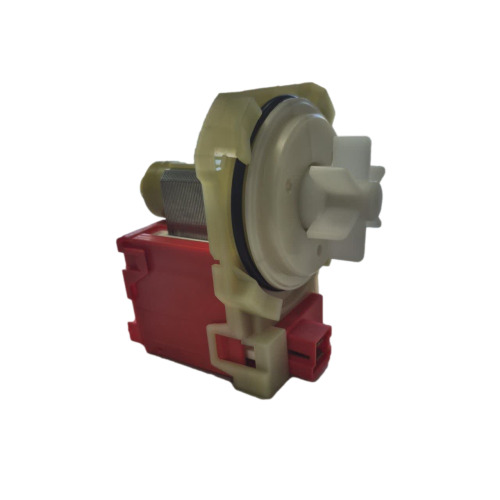

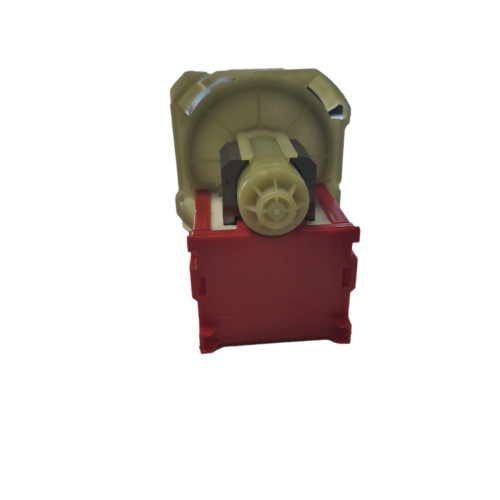

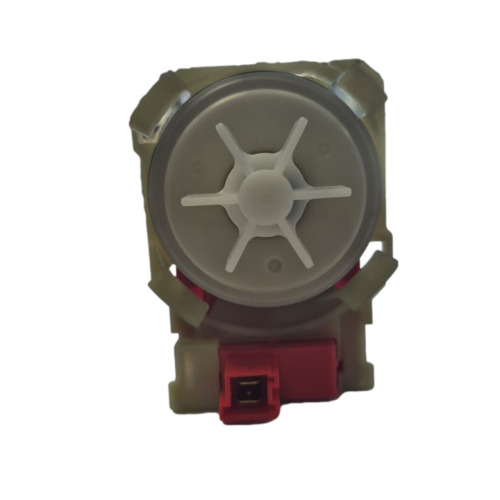

موتور پمپ تخلیه ماشین لباسشویی با کد فنی 3 EBS 007/0090 (معروف به مدل چهار خار طرح اسپانیا)، یکی از متداولترین الکتروپمپهای تخلیه مورد استفاده در ماشینهای لباسشویی اتوماتیک بهویژه برند آبسال و برخی مدلهای اروپایی و داخلی همرده است. این پمپ از نوع سنکرون تکفاز بوده و مشخصات الکتریکی ثبتشده روی پلاک آن شامل ولتاژ ۲۳۰ ولت متناوب، فرکانس ۵۰ هرتز، توان نامی ۳۰ وات، جریان ۰٫۲ آمپر و کلاس عایق حرارتی F میباشد. اتصال مکانیکی این قطعه به هوزینگ فیلتر از طریق ۴ خار چرخشی/قفلی و یک اورینگ لاستیکی جهت آببندی کامل محفظه صورت میگیرد.
کاربرد
- تخلیه سریع و کامل آب حاصل از شستوشو و آبکشی در دیگ ماشین لباسشویی؛
- استفاده در انواع ماشینهای لباسشویی اتوماتیک آبسال سازگار با پوسته فیلتر ۴ خار؛
- قابل نصب بر روی انواع ماشینهای لباسشویی دارای هوزینگ پمپ تخلیه منطبق با سیستم قفل ۴ زبانه؛
- انتخاب و جایگزینی باید با بررسی نحوه اتصال مکانیکی (۴ خار)، ابعاد پروانه و دهانه اورینگ، و سوکت تغذیه ۲۳۰ ولت انجام پذیرد.
توضیح فنی
این پمپ تخلیه از ساختار الکتروموتور سنکرون با روتور مغناطیس دائم (Permanent Magnet Synchronous Motor) بهره میبرد. استاتور دستگاه شامل یک سیمپیچ محصور در کاور محافظ قرمز با کلاس حرارتی CL.F است که تا دمای ۱۵۵ درجه سانتیگراد مقاومت عایقی دارد. توان ۳۰ وات و جریان مصرفی بهینهشده ۰٫۲ آمپر، نیروی گشتاور لازم را برای دوران سریع پروانه ۶ پره و خروج پرفشار آب در مراحل تخلیه و اسپین فراهم میسازد. بخش جلویی موتور مجهز به فلنج ۴ خار است که بدون نیاز به پیچ، با قرارگیری در گلویی هوزینگ فیلتر و چرخش قفل میشود؛ همچنین اورینگ مشکی مانع از هرگونه نشت آب دیگ به محفظه موتور میگردد.
علائم خرابی احتمالی
- عدم تخلیه آب دستگاه در پایان سیکل شستوشو و متوقف شدن برنامه شستوشو با دیگ پر از آب؛
- بروز خطاهای مربوط به عدم تخلیه (مانند خطای Drain یا خطاهای مرتبط روی پنل لباسشویی)؛
- تولید صدای ناهنجار، لقزدن پروانه، زوزه کشیدن یا قفل شدن چرخشی در اثر نفوذ اجسام خارجی یا فرسودگی بوشها؛
- داغ شدن بیش از حد سیمپیچ، افت دور و عدم توانایی در پمپاژ آب به ارتفاع شلنگ خروجی؛
- نشتی آب از اطراف هوزینگ فیلتر در صورت دفرمگی فلنج یا خشک شدن واشر آببندی.
راهنمای تشخیص پیش از خرید
- بررسی نحوه اتصال به هوزینگ: مطمئن شوید پمپ معیوب شما با ۴ خار به پوسته فیلتر متصل میشود (با مدلهای ۳ پیچ یا ۳ خار اشتباه گرفته نشود).
- بررسی کد فنی و مشخصات الکتریکی: انطباق کد EBS 007، ولتاژ 230V و توان 30W با قطعه داغی قبلی را بررسی کنید.
- سلامت پوسته فیلتر: نشیمنگاه پمپ روی هوزینگ را بررسی کنید تا شیار خارها دچار شکستگی نشده باشد.
- تطبیق فرم سوکت برق: وضعیت سوکت برق ۲ فیش دستگاه را با ورودی کانکتور قرمز پمپ مطابقت دهید.
باکس مشاوره رایگان
برای جلوگیری از انتخاب اشتباه، تصویر پمپ تخلیه معیوب و مدل دقیق ماشین لباسشویی خود را برای کارشناسان هوم پارتینو ارسال کنید.
پمپهای تخلیه در انواع مدلهای ۳ پیچ، ۳ خار و ۴ خار عرضه میشوند؛ کارشناسان فنی هوم پارتینو شما را در تطبیق کامل مدل یاری خواهند کرد.
راهنمای نصب ایمن
- پیش از هرگونه اقدام فنی، دوشاخه برق ماشین لباسشویی را از پریز جدا کرده و شیر ورودی آب را ببندید.
- فیلتر تخلیه پایین دستگاه را باز کرده و آب باقیمانده داخل مخزن را درون یک ظرف تخلیه نمایید.
- دستگاه را با احتیاط به عقب تکیه دهید تا دسترسی به بخش تحتانی و مجموعه فیلتر تخلیه فراهم شود.
- سوکت اتصال سیمکشی برق را از انتهای قاب قرمز پمپ جدا کنید.
- ضامن قفل هوزینگ را آزاد کرده و پمپ قدیمی را در خلاف جهت عقربههای ساعت بچرخانید تا ۴ خار از پوسته جدا شوند.
- محل قرارگیری اورینگ روی پوسته فیلتر را کاملاً تمیز و عاری از هرگونه جرم و رسوب کنید.
- اورینگ پمپ جدید را بررسی کرده، ۴ خار را در شیارهای مربوطه جا زده و در جهت موافق عقربههای ساعت بچرخانید تا صدای جا افتادن و قفل شدن خارها شنیده شود.
- سوکت برق را متصل کرده، آبگیری و تخلیه دستگاه را در یک سیکل کوتاه تست نمایید تا از عدم نشتی و عملکرد روان پمپ اطمینان حاصل شود.
نکات خرید
- تطابق دقیق مکانیزم اتصال ۴ خار با پوسته فیلتر لباسشویی؛
- توجه به وجود و سلامت اورینگ لاستیکی روی فلنج برای جلوگیری از آبریزی؛
- استفاده در سیستم برق استاندارد ۲۲۰ تا ۲۳۰ ولت متناوب شهری (50Hz)؛
- پرهیز از اعمال فشار بیش از حد و ضربه به خارها حین جا زدن پمپ.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
تعمیر پمپ تخلیه ماشین لباسشویی
-
پمپ تخلیه مسئول خارج کردن آب کثیف از دیگ لباسشویی است. خرابی این قطعه باعث باقی ماندن آب پس از شستشو و ایجاد بوی نامطبوع میشود.
علائم خرابی پمپ تخلیه
- باقی ماندن آب در دیگ پس از پایان چرخه
- صدای غیرعادی یا نویز زیاد هنگام تخلیه
- لرزش شدید هنگام کارکرد پمپ
- خطای تخلیه (Error Code) روی نمایشگر دستگاه
روش کلی تعمیر
- برق دستگاه را قطع کنید.
- کاور یا پنل پشتی/جلویی را باز کنید.
- مسیر لوله تخلیه و فیلتر را بررسی و تمیز کنید.
- در صورت سوختگی موتور پمپ یا گیرکردن پروانه، قطعه را تعمیر یا تعویض نمایید.
نکته ایمنی: قبل از هر اقدام، از قطع بودن برق اطمینان حاصل کنید تا خطر برقگرفتگی وجود نداشته باشد.
تعمیر پمپ تخلیه ماشین لباسشویی سامسونگ
پمپ تخلیه لباسشوییهای سامسونگ معمولاً دوام بالایی دارند، اما با گذشت زمان ممکن است به علت رسوبگیری، گیر کردن اجسام کوچک یا سوختگی سیمپیچ خراب شوند.
مراحل پیشنهادی برای لباسشویی سامسونگ
- بررسی فیلتر پمپ تخلیه از طریق درب کوچک پایین دستگاه
- اطمینان از باز بودن مسیر لوله تخلیه
- تست الکتریکی پمپ با مولتیمتر
- تعویض اورینگ و کاسهنمد در صورت نشتی آب
تعامل با پمپ اصل سامسونگ بهطور چشمگیری عمر دستگاه را افزایش میدهد.
هزینه تعویض پمپ تخلیه ماشین لباسشویی
قیمت و دستمزد تعویض پمپ لباسشویی به چند فاکتور بستگی دارد:
عوامل مؤثر بر قیمت
- برند و مدل لباسشویی – پمپ برندهای بوش، الجی و سامسونگ معمولاً گرانتر از مدلهای ایرانی است.
- نوع پمپ (اورجینال یا طرح)
- دستمزد تعمیرکار که به منطقه و سختی کار بستگی دارد.
محصولات و مقالات مرتبط
- هوزینگ و فیلتر تخلیه ماشین لباسشویی آبسال؛
- شلنگ تخلیه و خرطومی زیر دیگ لباسشویی؛
- مقاله آموزشی: علتهای عدم تخلیه آب در ماشین لباسشویی و نحوه تعویض پمپ؛
- انواع پمپ تخلیه ۳ پیچ و ۳ خار ماشین لباسشویی.
پرسشهای متداول
آیا این پمپ تخلیه برای تمامی مدلهای ماشین لباسشویی آبسال مناسب است؟
این قطعه برای تمامی مدلهایی از ماشین لباسشویی آبسال و سایر برندها که پمپ آنها با مکانیزم ۴ خار چرخشی به پوسته فیلتر متصل میشود، کاملاً سازگار است.
تفاوت مدلهای ۴ خار با ۳ پیچ در چیست؟
مدلهای ۴ خار بدون نیاز به پیچبندی و تنها با قفل شدن ۴ زبانه پلاستیکی و چرخش روی پوسته هوزینگ نصب میشوند، در حالی که مدلهای ۳ پیچ با استفاده از سه عدد پیچ خودکار روی بدنه فیلتر مهار میگردند.
توان مصرفی و ولتاژ این پمپ چقدر است؟
ولتاژ کاری این پمپ 230 ولت AC با فرکانس 50 هرتز، توان نامی 30 وات و شدت جریان 0.2 آمپر است.
آیا این پمپ همراه با اورینگ آببندی ارسال میشود؟
بله، این پمپ دارای شیار استاندارد و اورینگ لاستیکی مشکی فابریک جهت جلوگیری از نشت آب میباشد.
جمعبندی و دعوت به خرید
پمپ تخلیه ماشین لباسشویی مدل 3 EBS 007/0090 (طرح اسپانیا - ۴ خار) با توان مصرفی 30W و کلاس عایقبندی F، یک قطعه استاندارد و باکیفیت جهت جایگزینی پمپهای معیوب و رفع مشکل تخلیه نشدن آب در ماشینهای لباسشویی آبسال است. جهت ثبت سفارش و دریافت مشاوره تخصصی در تطبیق قطعه، میتوانید از خدمات هوم پارتینو استفاده فرمایید.
