معرفی کوتاه

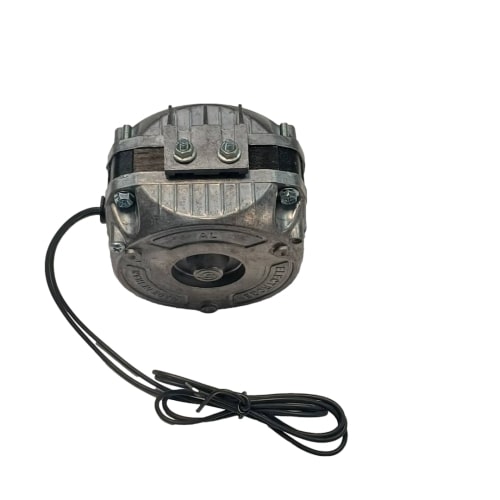

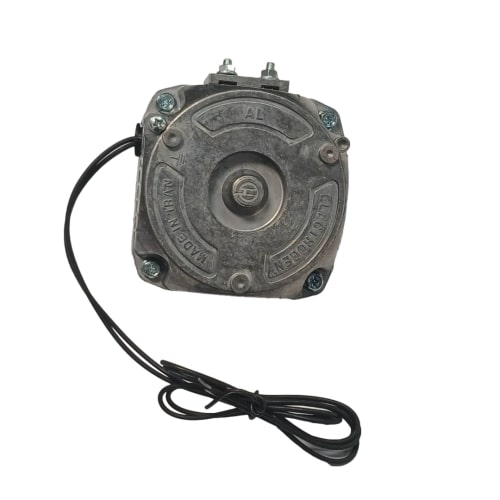

موتور فن یخچال صنعتی الکتروژن با تایپ 12052-B یک موتور تک‌فاز برق شهری ۲۲۰ ولت است که به‌طور اختصاصی برای تهویه اجباری کندانسور در چیلرها، ویترین‌ها و یخچال‌های صنعتی و تجاری طراحی و در ایران تولید شده است. بدنه فلزی ریختگی (Aluminium Die Cast) با سیم‌پیچ آلومینیومی، خروجی شافت با نشیمن پروانه پلاستیکی و پایه‌های پیچ‌شونده چهارگوش، این قطعه را به گزینه‌ای استاندارد و بومی برای جایگزینی فن‌های کندانسور معیوب تبدیل کرده است. توان دوگانه ۵/۳۵ وات و سرعت ۱۳۰۰ دور در دقیقه با جهت چرخش C.C.W مطابق پلاک، مشخصه‌های کاری اصلی این موتور هستند.

 کاربرد

• خنک‌سازی اجباری کندانسور (رادیاتور) در یخچال‌ها و فریزرهای صنعتی، ویترین‌های نمایشهای نمایش مواد غذایی و سردخانه‌های کوچک تخلیه حرارت گاز مبرد در واحدهای تبریدی تجاری با کندانسور هوایی.
• جایگزینی مستقیم موتور فن‌های فرسوده دستگاه‌هایی که با موتور فن ۲۲۰ ولت AC، توان ۵/۳۵ وات، دور ۱۳۰۰ و جهت چرخش C.C.W کار می‌کنند.

 توضیح فنی

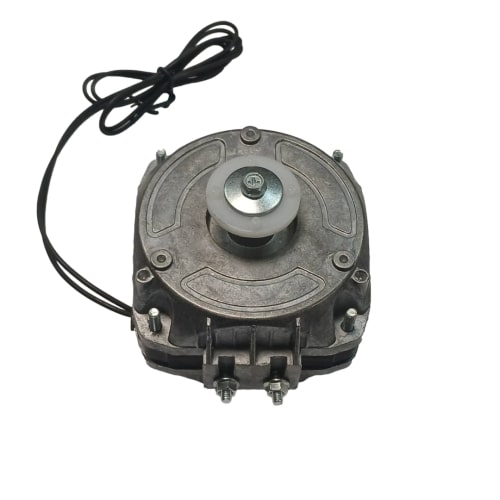

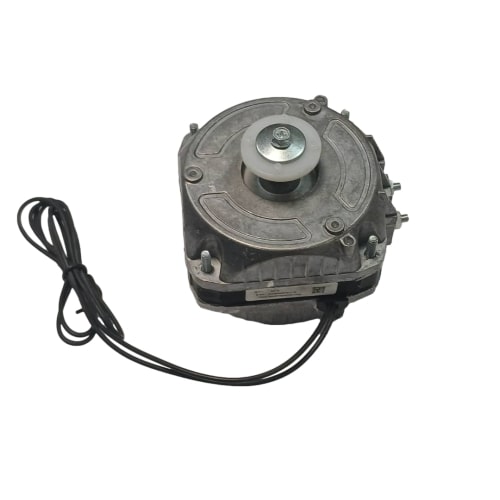

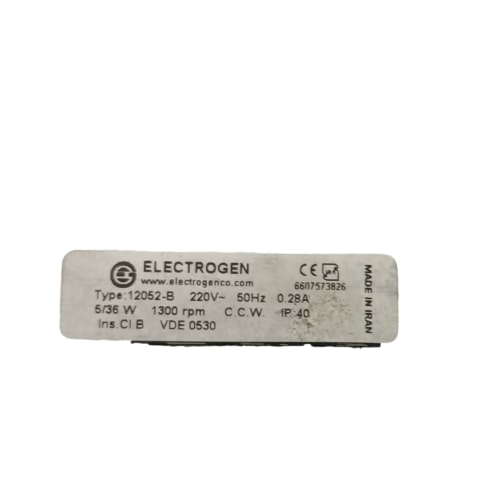

موتور فن الکتروژن 12052-B یک موتور الکتریکی تک‌فاز با تغذیه مستقیم از برق شهری ۲۲۰ ولت و فرکانس ۵۰ هرتز است. سیم‌پیچ این موتور از جنس آلومینیوم است؛ ماده‌ای سبک‌تر و اقتصادی‌تر از مس که در موتورهای فن صنعتی رایج استفاده می‌شود. پوسته خارجی موتور فلزی و ریختگی است و چهار گوشه آن با پیچ و مهره مونتاژ شده تا استحک و مهره مونتاژ شده تا استحکیط موتورخانه تأمین شود. روی پلاک موتور، دو مقدار توان ۵/۳۵ وات، جریان ۰.۲۸ آمپر و سرعت ۱۳۰۰ دور در دقیقه با جهت چرخش C.C.W درج شده است. درجه حفاظت IP-40 به معنای محافظت در برابر اجسام جامد بزرگ‌تر از ۱ میلی‌متر است و کلاس عایقی B با مرجع استاندارد VDE 0530 قابلیت تحمل دمای کاری سیم‌پیچ تا حدود ۱۳۰ درجه سانتی‌گراد را مستند می‌کند. سرشاخه‌های خروجی برق، سیم‌های فلکسی مشکی با انتهای لخت (جهت اتصال به ترمینال یا کانکتور مدار) هستند و روی شافت، دیسک/پولی پلاستیکی سفیدرنگ برای نشیمن پروانه فن تعبیه شده است.

 علائم خرابی احتمالی

• توقف کامل چرخش فن و داغ شدن بیش از حد کندانسور و کمپرسور؛
• صدای زوزه، ارتعاش یا لرزش از محل فن: ناشی از فرسودگی بوش‌ها یا لقی شافت؛
• گیرپاژ شافت: چرخش سخت یا نچرخیدن روتور به علت ورود گردوغبار، پرز و خوردگی بوش‌ها؛
• بوی سوختگی و تغییر رنگ سیم‌پیچ: سوختن ویندینگ آلومینیومی به علت نوسان برق یا کارکرد طولانی در حالت قفل؛
• کاهش شدید هوادهی و افت راندمان سرمایش به دلیل کند شدن دور موتور.

 راهنمای تشخیص پیش از خرید

۱. تطبیق مشخصات پلاک: پلاک موتور قدیمی خود را با مشخصات این قطعه مقایسه کنید: ولتاژ ۲۲۰ ولت، فرکانس ۵۰ هرتز، توان ۵/۳۵ وات، دور ۱۳۰۰RPM و جهت چرخش C.C.W.

۲. بررسی جهت چرخش: جهت چرخش C.C.W است؛ چنانچه روی پلاک موتور قبلی CCW یا C.C.W درج شده، این قطعه جایگزین مناسبی است.

۳. بررسی ابعاد نصب: فاصله پیچ‌های پایه، قطر شافت و نوع نشیمن پروانه را با موتور قبلی مقایسه کنید.

۴. بررسی اتصال برق: سرسیم‌های خروجی این موتور با انتهای لخت هستند؛ از وجود ترمینال یا کانکتور مناسب در دستگاه خود اطمینان حاصل کنید.

 باکس مشاوره رایگان

❓ مطمئن نیستید این موتور با دستگاه شما سازگار است؟

موتورهای فن کندانسور در توان‌ها، دورها، جهت چرخش‌ها و ابعاد مختلف تولید می‌شوند. برای انتخاب دقیق، پیش از ثبت سفارش عکس پلاک قطعه معیوب و مدل دستگاه خود را برای کارشناسان فنی هوم پارتینو ارسال کنید تا مشاوره رایگان دریافت نمایید.

 راهنمای نصب ایمن

۱. قطع کامل برق دستگاه از کلید اصلی و اطمینان از بی‌برق بودن مدار.

۲. باز کردن درپوش یا گارد محافظ کندانسور و تخلیه آب کاسه دیفراست در صورت وجود.

۳. جداسازی پروانه فن از شافت و باز کردن پیچ‌های اتصال پایه موتور قدیمی.

۴. علامت‌گذاری سیم‌های برق پیش از جداسازی و اتصال سرسیم‌های موتور جدید با اتصالات محکم و عایق‌بندی شده.

۵. بستن موتور روی پایه‌ها، جا زدن پروانه روی پولی شافت و بررسی چرخش آزاد با دست (عدم برخورد با گارد و لوله‌ها).

۶. برقراری برق و تست چرخش فن در جهت صحیح پیش از بستن نهایی درپوش‌ها.

 نکات خرید

• مطابقت جهت چرخش (C.C.W) با پلاک قطعه قبلی حیاتی است؛ نصب موتور با جهت معکوس، هوادهی کندانسور را مختل می‌کند.
• پلاک این موتور توان ۵/۳۵ وات را درج می‌کند؛ حتماً توان و جریان (۰.۲۸ آمپر) موتور قبلی را با این مقادیر تطبیق دهید.
• موتور ۲۲۰ ولت AC است و نباید در مدارهای DC یا فن‌های ولتاژ پایین استفاده شود.
• در صورت اهترام یا ترک‌خوردگی پروانه، تعویض هم‌زمان پروانه توصیه می‌شود.

 مزایای خرید از هوم پارتینو

• مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
• روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
• ضمانت ترب؛
• پروانه کسب؛
• ضمانت مرجوعی طبق شرایط فروشگاه؛
• تنوع بالای قطعات؛
• ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
• پشتیبانی فعال قبل و بعد از خرید.

1. انواع فن یخچال

   1. فن اواپراتور (فن سرمایش):

   • وظیفه: گردش هوا در محفظه یخچال
   • محل نصب: پشت پنل داخلی یخچال
   • ویژگی‌ها:
     • معمولاً 3 تا 6 پره دارد
     • سرعت متغیر در مدل‌های جدید
     • جنس پره‌ها از پلاستیک مقاوم یا فلزی

   2. فن کندانسور (فن کمپرسور):

   • وظیفه: خنک‌کردن کمپرسور و کندانسور
   • محل نصب: پشت یخچال، نزدیک کمپرسور
   • ویژگی‌ها:
     • مقاوم در برابر دمای بالا
     • معمولاً 5 تا 9 پره دارد
     • جنس پره‌ها معمولاً فلزی

   3. فن نوفراست (در مدل‌های بدون برفک):

   • وظیفه: ذوب برفک‌های تشکیل شده
   • محل نصب: نزدیک اواپراتور
   • ویژگی‌ها:
     • قدرت کمتر نسبت به فن‌های دیگر
     • کارکرد دوره‌ای

   سوال پر تکرار:
   قیمت فن یخچال ایستاده چقدر است؟
   قیمت موتور فن یخچال ایستاده چقدر است؟

   پاسخ: به عوامل زیادی از جمله برند ، سیم پیچ، قدرت موتور و ... بستگی دارد
   برای مشاهده تمام موتور فن ها اینجا کلیک کنید

محصولات و مقالات مرتبط

• پروانه فن کندانسور یخچال صنعتی
• خازن دائم کار (ران) موتور فن
• کمپرسور یخچال صنعتی و تجاری
• مقاله: آموزش عیب‌یابی موتور فن کندانسور یخچال

 سوالات متداول (FAQ)

۱. معنی C.C.W روی پلاک این موتور چیست؟

C.C.W کد جهت چرخش درج‌شده روی پلاک این موتور است (معمولاً مخفف Counter Clockwise به معنای پادساعت‌گرد). برای اطمینان، جهت چرخش موتور قبلی دستگاه خود را روی پلاک آن بررسی کنید.

۲. توان ۵/۳۵ وات روی پلاک به چه معناست؟

روی پلاک این موتور دو مقدار توان ۵ و ۳۵ وات درج شده است؛ در صورت تردید در مقدار متناظر با کاربری دستگاه خود، عکس پلاک موتور قبلی را برای مشاوره ارسال کنید.

۳. آیا این موتور با برق خانگی کار می‌کند؟

بله؛ این موتور برای تغذیه ۲۲۰ ولت AC با فرکانس ۵۰ هرتز طراحی شده که با برق شهری ایران مطابقت دارد.

۴. سیم‌پیچ آلومینیومی چه تفاوتی با سیم‌پیچ مسی دارد؟

مطابق عنوان محصول، سیم‌پیچ این موتور آلومینیومی است؛ این جنس در موتورهای فن صنعتی رایج و اقتصادی است. انتخاب نهایی باید بر اساس تطبیق مشخصات پلاک (ولتاژ، توان، دور، جهت چرخش) انجام شود.

 جمع‌بندی (CTA)

موتور فن یخچال صنعتی الکتروژن مدل 12052-B (5/35 وات، 220 ولت، 1300RPM، سیم‌پیچ آلومینیوم) با ساخت داخلی، استاندارد VDE 0530 و کلاس عایقی B، انتخابی مطمئن برای بازیابی عملکرد سرمایشی دستگاه‌های تجاری و صنعتی شماست. همین حالا با ضمانت اصالت، امکان مرجوعی و ارسال سریع، سفارش خود را از هوم پارتینو ثبت کنید.
