معرفی کوتاه
ترموفیوز سنسور دار ۱۱ کیلو، یکی از قطعات حیاتی در سیستم یخزدایی (دیفراست) یخچالهای نوفراست (بدون برفک) است. این قطعه در واقع ترکیبی از دو المان مهم شامل سنسور دما با مقاومت ۱۱ کیلو اهم و ترموفیوز حرارتی میباشد. وظیفه اصلی این مجموعه، تشخیص دقیق دمای اواپراتور و محافظت از کابین یخچال در برابر گرمای بیش از حد المنت است تا فرآیند برفکزدایی با بالاترین ایمنی و راندمان انجام شود.
کاربردهای محصول
- استفاده در سیستم دیفراست یخچال و فریزرهای نوفراست سازگار با سنسور ۱۱ کیلو
- تشخیص زمان دقیق پایان فرآیند یخزدایی و ارسال فرمان به برد الکترونیکی
- قطع اضطراری جریان برق هیتر در صورت بالا رفتن غیرمجاز دما جهت جلوگیری از آسیب به بدنه داخلی
ویژگیهای کلیدی
- دقت بالا: اندازهگیری دقیق دما توسط سنسور ۱۱ کیلو اهمی با کمترین میزان خطا
- ایمنی تضمین شده: دارای ترموفیوز حساس و سریع برای قطع جریان در شرایط بحرانی
- مقاومت رطوبتی: عایقبندی کامل سیمها و اتصالات در برابر رطوبت شدید و یخزدگی اواپراتور
- طراحی یکپارچه: ترکیب دو قطعه در یک مجموعه برای نصب آسانتر و سیمکشی منظمتر
توضیحات فنی تخصصی

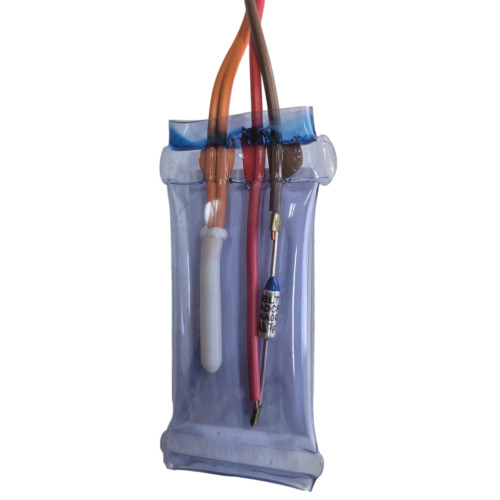

این قطعه از دو بخش کاملاً مجزا در یک بسته فیزیکی تشکیل شده است:
- سنسور NTC (سیمهای نارنجی): مقاومت این قطعه با کاهش دما افزایش مییابد. در دمای اتاق مقاومت آن در حدود ۱۱ کیلو اهم است و با رسیدن به دمای انجماد این عدد افزایش مییابد. برد الکترونیکی یخچال از روی این تغییر مقاومت، زمان دقیق پایان دیفراست را تعیین میکند.
- ترموفیوز (سیمهای قرمز و قهوهای): یک فیوز حرارتی سری با المنت است. در حالت عادی جریان را از خود عبور میدهد و مقاومت صفر دارد، اما اگر به هر دلیلی حرارت المنت به محدوده خطر برسد، این فیوز ذوب شده و بهصورت دائمی قطع میشود تا از ذوب شدن بدنه پلاستیکی داخلی یخچال جلوگیری کند.
علائم خرابی / زمان تعویض
خرابی این قطعه معمولاً با علائم زیر خود را نشان میدهد:
- برفک زدن شدید رادیاتور اواپراتور: به طوری که هوا در کابین فریزر گردش نکرده و دمای یخچال بالا میرود.
- قطع دائم چرخه گرمایش (خرابی ترموفیوز): اگر ترموفیوز سوخته (مدار باز) باشد، المنت هرگز روشن نمیشود.
- یکسره کار کردن المنت یا خطای سنسور روی نمایشگر: اگر سنسور ۱۱ کیلو اهم تغییر اهم ندهد یا اتصال کوتاه/قطع شود، برد فرمان دیفراست صادر نمیکند یا کد خطای سنسور دیفراست (Defrost Sensor Error) روی دیسپلی ظاهر میشود.
- نفوذ آب به داخل غلاف سنسور: به مرور زمان عایقبندی قطعه ضعیف شده و نفوذ رطوبت باعث اتصال کاذب و گزارش اشتباه دما به برد میشود.
قبل از خرید / راهنمای تشخیص قطعه
برای جلوگیری از خرید قطعه اشتباه، فاکتورهای زیر را بررسی کنید:
- اهم سنسور قبلی: مطمئن شوید سنسور فابریک دستگاه شما ۱۱ کیلو اهم است.

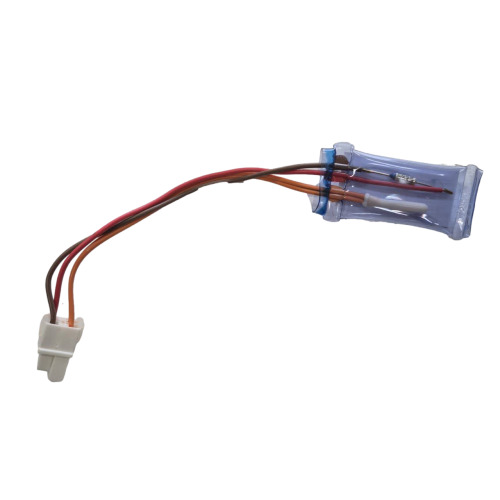

- تعداد سیمها و رنگ: در این مدل ۳ سیم خروجی به رنگهای قهوهای، قرمز و نارنجی دیده میشود.
- شکل دقیق سوکت: کانکتور ۴ پین مستطیلی دو ردیفه را با سوکت دستگاه خود مقایسه کنید (طرح پینهای داخلی بسیار حیاتی است).
- نوع غلاف پلاستیکی: شکل قرارگیری اجزای سنسور و ترموفیوز در پلاستیک شفاف را تطبیق دهید.
در انتخاب قطعه مطمئن نیستید؟ عکسش را بفرستید
از آنجا که سنسورهای یخچال تنوع بسیار زیادی در مقاومت و نوع سوکت دارند، عکس قطعه قبلی + مدل دقیق یخچال را برای کارشناسان هوم پارتینو ارسال کنید تا قطعه سازگار به شما معرفی شود.
راهنمای نصب / تعویض
- قبل از شروع: دوشاخه یخچال را از پریز بکشید.
- مرحله ۱: صفحه کاور اواپراتور را در بخش فریزر باز کنید تا به کویلها و اتصالات سیمکشی دسترسی پیدا کنید.
- مرحله ۲: اجازه دهید یخهای محیط کاملاً ذوب شوند (از سشوار با فاصله مناسب یا آب گرم استفاده کنید).
- مرحله ۳: سوکت ترموفیوز قدیمی را جدا کرده و قطعه جدید را دقیقاً در همان محل قبلی (معمولاً چسبیده به بالاترین لولههای اواپراتور یا لوله برگشت) با بست زیپی پلاستیکی محکم ببندید.
- تست نهایی: سوکت را متصل کرده، کاور را بسته و یخچال را روشن کنید.
نکات مهم هنگام خرید
- فقط به ظاهر اکتفا نکنید؛ سنسورهای ۵ کیلو اهم، ۱۰ کیلو اهم و ۱۱ کیلو اهم ظاهر بسیار مشابهی دارند اما کارکرد الکترونیکی آنها کاملاً متفاوت است.
- پلمب و ضد آب بودن بدنه شیشهای/پلاستیکی سنسور را پیش از نصب نهایی بررسی کنید.
- هرگز برای نصب راحتتر، سیمهای ترموفیوز را مستقیماً به هم تاب ندهید و بخش فیوز حفاظتی را دور نزنید.
مزایای خرید از هوم پارتینو
- مشاوره تخصصی رایگان جهت تطبیق اهم سنسور با برد یخچال شما.
- امکان ارسال عکس قطعه برای بررسی اصالت و نوع سوکت قبل از خرید.
- ارسال سریع به سراسر ایران با پست، تیپاکس و باربری.
- پشتیبانی فعال و ضمانت مرجوعی کالا در صورت عدم کارکرد.
انواع ترموفیوز یخچال
ترموفیوز قطعهای ایمنی است که در برابر افزایش بیش از حد دما، جریان برق المنت را قطع میکند تا از آتشسوزی و آسیب به دستگاه جلوگیری شود.
انواع ترموفیوز اصلی:
- ترموفیوز یکبار مصرف: با عمل کردن میسوزد و باید تعویض شود.
- ترموفیوز قابل ریست: پس از کاهش دما دوباره فعال میشود.
- ترموفیوز همراه با ترموستات: عملکرد کنترل دما و حفاظت را همزمان دارد.
تعویض ترموفیوز یخچال
- یخچال را از برق بکشید.
- محل ترموفیوز (معمولاً روی لوله اواپراتور فریزر) را پیدا کنید.
- سیمهای دو طرف ترموفیوز را جدا کنید.
- ترموفیوز جدید و اصل را جایگزین نمایید.
- سیمها را وصل کرده و دستگاه را تست کنید.
نکته: در صورت نداشتن تجربه، تعویض را به تعمیرکار مجاز بسپارید.
تست ترموفیوز یخچال
- برق یخچال را قطع و ترموفیوز را جدا کنید.
- مولتیمتر را روی حالت تست اتصال (بیزر) قرار دهید.
- دو سر مولتیمتر را به پایههای ترموفیوز وصل کنید.
- اگر صدای بوق شنیده نشد یا مقاومت بینهایت بود، قطعه معیوب است و باید تعویض شود.
محصولات مرتبط
- [المنت دیفراست اواپراتور یخچال]
- [سنسور دمای محیطی یخچال ۱۱ کیلو اهم]
- [برد الکترونیکی اصلی یخچال]
- [فن اواپراتور یخچال]
سوالات متداول FAQ
۱. چطور بفهمم سنسور یخچال من ۱۱ کیلو اهم است؟
در دمای حدود ۲۵ درجه سانتیگراد، با استفاده از اهممتر و اندازهگیری دو سیم مربوط به سنسور (سیمهای نارنجی)، باید عدد تقریبی ۱۱K اهم را دریافت کنید.
۲. آیا سوکت این ترموفیوز به همه مارکها میخورد؟
خیر، این سوکت ۴ پین خاص برای برخی مدلهای شرکتی طراحی شده است. حتماً شکل سوکت را با تصاویر ما مقایسه کنید.
۳. چرا بعد از تعویض ترموفیوز، یخچال باز هم برفک میزند؟
اگر قطعه جدید سالم و با اهم صحیح باشد، ممکن است ایراد از المنت دیفراست، رله دیفراست روی برد اصلی یا خرابی تایمر باشد.
