معرفی اجمالی

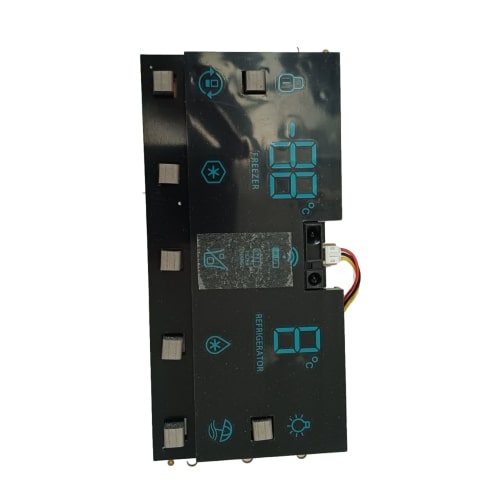

برد نمایشگر یخچال دوو مدل SR21 نسخه A ورژن 2، وظیفه نمایش دمای یخچال و فریزر، انتقال فرمان‌های کاربر به برد اصلی و مدیریت عملکرد دکمه‌ها و چراغ‌های اعلان را بر عهده دارد. این نسخه با کد SR21A-DISPLAY و برچسب 0EFD34A8، قطعه اصلی مورد استفاده در سری SR21 است.

کاربردهای محصول

• نمایش دمای بخش یخچال و فریزر

• مدیریت دکمه‌های تنظیم دما

• ارسال فرمان به برد پاور

• کنترل چراغ‌های اعلان وضعیت

• هماهنگی کامل با سنسورهای سیستم

• ارائه بازخورد بصری به کاربر

ویژگی‌های اصلی

• نسخه اصلی SR21A Display

• سازگاری ۱۰۰٪ با برد اصلی SR21

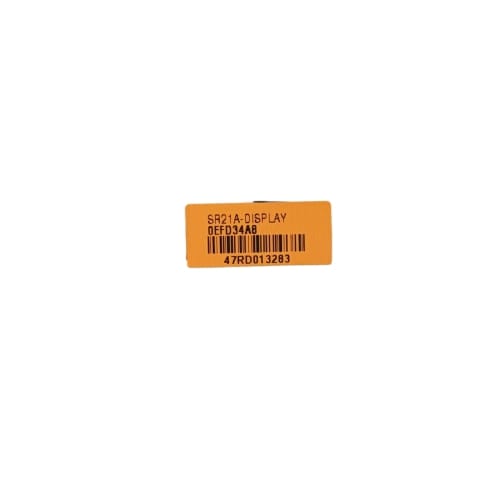

• برچسب OEM: 0EFD34A8

• پایداری عملکرد در طولانی‌مدت

• طراحی دقیق با قطعات SMD پایدار

• مصرف انرژی بسیار پایین

• نصب سریع بدون تغییر سیم‌کشی

• کیفیت واقعی کارخانه‌ای

توضیح تخصصی (فنی)

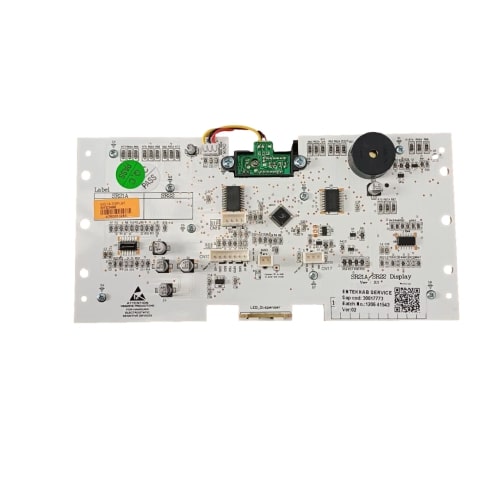

برد نمایش SR21A شامل مدار تغذیه کم‌مصرف، درایور LEDهای نمایشگر، مدار فرمان کلیدهای لمسی، بخش پردازش سیگنال ورودی و مسیرهای ارتباطی با برد Main است. تراشه مرکزی U3، سیگنال دکمه‌ها را پردازش کرده و از طریق سوکت ارتباطی، آن را به برد اصلی منتقل می‌کند. عناصر SMD نظیر R7، R3 و C1–C6 در کنترل نویز، پایدارسازی ورودی و محافظت در برابر تداخل نقش دارند. این نسخه مطابق سخت‌افزار و نرم‌افزار سری SR21 تولید شده است.

نشانه‌های خرابی یا استهلاک

• کار نکردن دکمه‌های تنظیم دما

• خاموش بودن کامل پنل

• نمایش خطاهای نامربوط

• چشمک‌زدن چراغ‌ها

• نمایش دماهای اشتباه

• تغییر نکردن تنظیمات

• گاهی روشن و خاموش شدن صفحه

علل خرابی رایج

• نوسان برق شهری

• اتصال کوتاه کانکتور پنل

• نفوذ رطوبت در بخش درب یخچال

• خرابی خازن‌های کم‌ولتاژ

• ضربه فیزیکی به درب

• اکسید شدن پایه‌ها به‌مرور زمان

نکات مهم زمان خرید

• تطابق کامل برچسب SR21A-DISPLAY

• یکسان بودن ورژن ماژول

• بررسی عدم تغییریافتگی سوکت

• انتخاب نسخه OEM با کد 0EFD34A8

• توجه به شکل جای پیچ‌ها و ابعاد برد

• سازگاری اختصاصی فقط برای سری SR21

راهنمای استفاده یا نصب

• برق یخچال را کاملاً قطع کنید

• کاور داخلی پنل درب را باز کنید

• سوکت اتصال را آرام جدا کنید

• برد قدیمی را خارج و برد جدید را نصب کنید

• اتصال سوکت را با دقت برقرار کنید

• دستگاه را روشن و عملکرد دکمه‌ها را تست کنید

علائم خرابی برد یخچال

برد الکترونیکی یخچال، مرکز کنترل تمامی عملکردهای دستگاه است و خرابی آن می‌تواند باعث مشکلات جدی شود.

مهم‌ترین نشانه‌های خرابی برد یخچال عبارتند از:

• روشن نشدن کامل یخچال با وجود سالم بودن برق ورودی
• سرد نکردن یا سرمای ضعیف با وجود کار کردن کمپرسور
• کار نکردن فن داخلی یا فن کندانسور
• یخ‌زدگی بیش از حد یا برفک زدن غیرعادی
• صداهای غیرعادی پس از روشن شدن یا در حین کار
• نمایش کد خطا یا چشمک زدن غیرطبیعی نمایشگر
• خاموش و روشن شدن مکرر بدون دلیل

نکته: برخی از این علائم ممکن است به دلیل خرابی اجزای دیگر مثل سنسورها یا کمپرسور هم ایجاد شوند، بنابراین عیب‌یابی تخصصی توصیه می‌شود.

 قیمت برد یخچال دوو

برای مشاهده قیمت انواع برد یخچال دوو اینجا کلیک کنید

 قیمت انواع برد یخچال فریزر

برای مشاهده قیمت انواع برد یخچال اینجا کلیک کنید

مزایای خرید از هوم‌پارتینو

• قطعه ۱۰۰٪ هم‌ورژن و سازگار با SR21

• تست‌شده قبل از ارسال

• ارسال سریع ۲۴ ساعته

• قیمت منصفانه‌تر نسبت به بازار

• پشتیبانی تخصصی نصب

• تضمین عدم تطابق واقعی

• بسته‌بندی ضدضربه

• مشاوره رایگان قبل از خرید

پرسش و پاسخ پرتکرار

آیا این برد با مدل SR22 هم کار می‌کند؟

خیر؛ فقط برای سری SR21A تولید شده است.

اگر فقط LEDها خاموش باشند، لازم است کل برد تعویض شود؟

در بیشتر موارد بله؛ LED درایور روی برد تعبیه شده است.

آیا نصب این برد نیاز به تکنسین دارد؟

بدون دانش پایه برق توصیه نمی‌شود.
