معرفی کوتاه

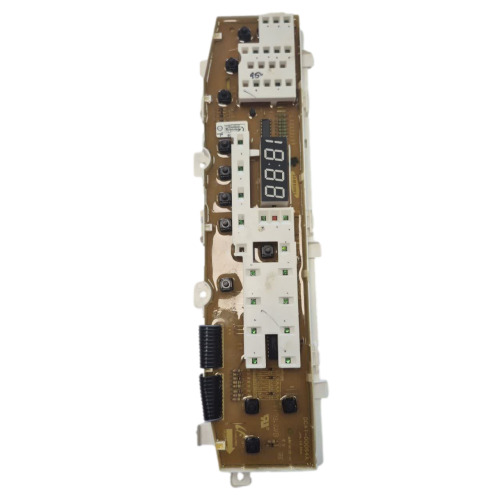

این قطعه، برد واسط کاربری (UI Board) ماشینهای لباسشویی سامسونگ با درب از بالا (Top Load) است که شامل نمایشگر ۷قسمتی (7-Segment)، کلیدهای فشاری لمسی (Tactile Switches)، LEDهای وضعیت (سبز/قرمز) و رگولاتور ولتاژ روی خود برد است. این برد رابط میان کاربر و برد اصلی دستگاه است؛ فرمانهای شما را دریافت و وضعیت شستشو، زمان باقیمانده و خطاها را روی نمایشگر نشان میدهد.
کاربرد قطعه
- نمایش زمان باقیمانده سیکل شستشو روی نمایشگر ۷قسمتی
- انتخاب برنامه و گزینهها از طریق کلیدهای فشاری روی برد
- نمایش LED وضعیت (اجرا، تأخیر، قفل کودک، خطا)
- ارسال فرمانهای انتخابی کاربر به برد اصلی دستگاه
- هشدار خطاها (مانند خطای درب، خطای سطح آب) از طریق چشمک نمایشگر
توضیح فنی
این برد در واقع «زبان مشترک» کاربر و برد اصلی است. نمایشگر ۷قسمتی آن توسط آیسی درایور مستقر روی برد کنترل میشود و LEDهای سبز به صورت ماتریسی وضعیت هر بخش از سیکل را فعال میکنند. نکته مهم در طراحی این برد، قرارگیری رگولاتور ولتاژ و مدار تغذیه روی خود برد است؛ به همین دلیل نوسانات برق شهر مستقیماً به این برد آسیب میزند و یکی از شایعترین دلایل خرابی آن، سوختن همین بخش تغذیه یا کلیدهای فشاری به دلیل ورود رطوبت و مواد شوینده است. پوشش وارنیش (Conformal Coating) روی برد، در برابر رطوبت محافظت نسبی ایجاد میکند اما کلیدها همچنان نقاط آسیبپذیر هستند.
علائم خرابی احتمالی
- نمایشگر کاملاً خاموش: سوختن رگولاتور تغذیه یا مسیر ورودی ولتاژ روی برد
- نمایشگر روشن اما دکمهها کار نمیکنند: فرسودگی یا اکسید شدن کلیدهای فشاری (Tactile Switches)
- رقمهای ناقص یا محو روی نمایشگر: شکستگی مسیر یا اتصال سرد (Cold Solder) روی پایههای نمایشگر
- نمایش اعداد بیمعنی یا چشمک مداوم: خطای ارتباطی بین برد نمایشگر و برد اصلی (کابل/سوکت رابط)
- LEDهای روشن اما دستگاه استارت نمیزند: خرابی برد اصلی یا مدار فرمان (نیاز به تست برد اصلی)
- فعال شدن تصادفی برنامهها: اتصالی ناشی از رطوبت زیر کلیدها
راهنمای تشخیص پیش از خرید
۱. کد فنی را تطبیق دهید: کد حکشده روی برد (مانند DC41-00088A) را با کد برد جدید دقیقاً مطابقت دهید. سامسونگ کدهای نزدیک مانند DC41-00088B را برای مدلهای متفاوت عرضه کرده است؛ یک رقم تفاوت میتواند سوکتبندی و نمایشگر را متفاوت کند.
۲. تفکیک خرابی برد نمایشگر از برد اصلی: اگر نمایشگر کاملاً خاموش است، ابتدا ولتاژ ورودی به این برد و ترانس را تست کنید؛ گاهی مشکل از برد اصلی است نه نمایشگر.
۳. بررسی کلیدها: اگر فقط یک یا چند دکمه کار نمیکنند، گاهی تعویض همان کلیدها (Tactile) کافی است و نیازی به تعویض کل برد نیست.
۴. بازرسی رطوبت: آثار سفیدک یا اکسیداسیون اطراف کلیدها نشانه نفوذ آب و پرتوتأیید عامل خرابی است.
باکس مشاوره رایگان
آیا این برد با لباسشویی سامسونگ شما سازگار است؟
برای اطمینان ۱۰۰٪ قبل از ثبت سفارش، عکس واضح از پشت برد نمایشگر فعلی خود (بهویژه برچسب کد فنی) و عکس برچسب مدل دستگاه (سمت یا پشت بدنه) را برای پشتیبانی فنی «هوم پارتینو» ارسال کنید تا کارشناسان ما تطبیق کد را رایگان بررسی کنند.
راهنمای نصب ایمن
۱. دوشاخه دستگاه را از برق بکشید و شیر آب ورودی را ببندید.
۲. پنل بالایی دستگاه را با احتیاط باز کنید؛ سوکتهای رابط برد نمایشگر و برد اصلی را با عکس گرفتن، برچسبگذاری کنید.
۳. برد قدیمی را از نگهدارندههای پلاستیکی جدا کنید؛ فشار به PCB اعمال نکنید.
۴. برد جدید را دقیقاً در همان جهت قرار دهید (سوکتها را با نیروی زیاد جابجا نکنید).
۵. قبل از بستن کامل پنل، دستگاه را به برق بزنید و یک سیکل کوتاه (مثلاً فقط آبکشی) را تست کنید.
نکات خرید
- تفاوت کدهای
DC41-00088A و DC41-00088B را جدی بگیرید؛ این دو برد جایگزین هم در همه مدلها نیستند.
- اگر خرابی برد ناشی از رطوبت بوده، قبل از نصب برد جدید علت نفوذ آب (خرابی اورینگ پنل، جایگاه نامناسب دستگاه) را برطرف کنید.
- برد نمایشگر معمولاً ارزانتر از برد اصلی است؛ اما خطای نمایشگاهی (مثلاً خطای Door) همیشه به معنی خرابی همین برد نیست؛ در تشخیص عجله نکنید.
- خرید برد اورجینال با کد قابل استعلام، از خرید بردهای بازتعمیرشده بدون گارانتی منطقیتر است.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
انواع برد ماشین لباسشویی
برد ماشین لباسشویی (Washing Machine Control Board) مرکز فرماندهی دستگاه است که وظیفه کنترل تمام فرآیندهای شستشو را بر عهده دارد. این بردها در دو نوع اصلی تولید میشوند:
-
برد مکانیکی/الکترومکانیکی
- در مدلهای قدیمی، شامل تایمر و سوئیچها
- بدون مدار دیجیتال پیچیده
- تعمیر سادهتر و هزینه کمتر
-
برد الکترونیکی (دیجیتال)
- شامل میکروکنترلر، سنسور، رله و قطعات SMD
- قابلیت برنامهریزی و شستشوی هوشمند
- تعویض و تعمیر تخصصی نیاز دارد
علائم خرابی برد ماشین لباسشویی
اگر ماشین لباسشویی شما علائم زیر را دارد، احتمال خرابی برد وجود دارد:
- روشن نشدن دستگاه حتی با پریز سالم
- خاموش شدن ناگهانی در میانه چرخه شستشو
- نمایش ارورهای غیرعادی یا چندین کد خطا
- قفل شدن درب و عدم شروع شستشو
- عدم عملکرد برخی برنامهها یا کلیدها
- پمپ تخلیه، موتور یا هیتر کار نمیکند
نکته: قبل از نتیجهگیری، منشأ مشکل را با تست سایر قطعات بررسی کنید، چون بعضی از این علائم میتواند ناشی از خرابی سنسور یا قفل درب باشد.
تعمیر برد ماشین لباسشویی
تعمیر برد نیاز به تجهیزات تخصصی و تجربه دارد. مراحل کلی شامل:
- عیبیابی دقیق با دستگاه تست و نقشه مدار
- بررسی نشانههای سوختگی، ترکیدگی خازن، یا بوی سوختگی
- تست قطعات شامل مقاومتها، ترانزیستورها و آیسیها با مولتیمتر
- تعویض قطعات معیوب (خازن، رله، ترانزیستور یا آیسی میکرو)
- تست نهایی و اطمینان از عملکرد همه برنامهها
هزینه تعمیر برد:
برای مشاوره رایگان تعمیر برد اینجا کلیک کنید
برد ماشین لباسشویی سامسونگ
برد در مدلهای مختلف ماشین لباسشویی اسنوا شامل دو نسخه است:
- برد اصلی (Main PCB): کنترل همه عملکردها
- برد دیسپلی (Display PCB): نمایش زمان، خطا و تنظیمات
قیمت برد ماشین لباسشویی سامسونگ:
برای مشاهده لیست قیمت برد های لباسشویی اسنوا اینجا کلیک کنید
علل شایع خرابی برد سامسونگ:
- نوسان برق و استفاده نکردن از محافظ ولتاژ
- نفوذ آب یا رطوبت
- اتصال کوتاه در المنت، موتور یا پمپ تخلیه
نکات پیشگیری از خرابی برد
- همیشه از محافظ برق استاندارد استفاده کنید
- بعد از شستشو درب را باز بگذارید تا رطوبت خارج شود
- از شستشوی لباس با حجم بیش از ظرفیت دستگاه خودداری کنید
- نگذارید آب به پنل کنترل نفوذ کند
محصولات و مقالات مرتبط
- برد اصلی ماشین لباسشویی سامسونگ (Main PCB)
- ترانس تغذیه برد نمایشگر
- کلید فشاری (Tactile Switch) برای پنل لباسشویی
- سنسور سطح آب (پرشر استات) لباسشویی
- مقاله آموزشی: «تفاوت برد نمایشگر و برد اصلی در لباسشوییهای درب بالا»
سوالات متداول (FAQ)
آیا برد DC41-00088A با مدلهای دیگر لباسشویی سامسونگ سازگار است؟
تنها ملاک معتبر، تطبیق کد حکشده روی برد شماست. بردهای همخانواده با یک رقم تفاوت (مثل 00088B) ممکن است سوکتبندی یا منطق نمایشگر متفاوتی داشته باشند.
نمایشگر من روشن است اما دکمهها کار نمیکنند؛ باید کل برد را تعویض کنم؟
نه لزوماً. اگر مشکل فقط در کلیدهاست، تعویض کلیدهای فشاری (Tactile) روی برد توسط تعمیرکار راهکار کمهزینهتری است.
برد نمایشگر لباسشویی من سوخت؟
شایعترین علتها نوسان برق، ورود رطوبت و مواد شوینده به پنل، و سایش طبیعی کلیدها پس از سالها استفاده است.
آیا نصب این برد پیچیده است؟
تعویض برای تعمیرکار مجرب ساده است، اما به دلیل حساسیت برد به اتصالات و لزوم رعایت ترتیب سوکتها، نصب توسط فرد متخصص توصیه میشود.
جمعبندی
برد نمایشگر DC41-00088A قلب رابط کاربری لباسشوییهای درببالا سامسونگ است؛ خرابی آن ارتباط شما با دستگاه را کاملاً قطع میکند. جایگزینی با قطعه اورجینال و همکد، مطمئنترین راه بازگشت دستگاه به کار است.
هماکنون عکس برد و مدل دستگاه خود را برای مشاوره رایگان به «هوم پارتینو» ارسال کنید و پس از تأیید تطبیق کد، سفارش خود را ثبت نمایید.
